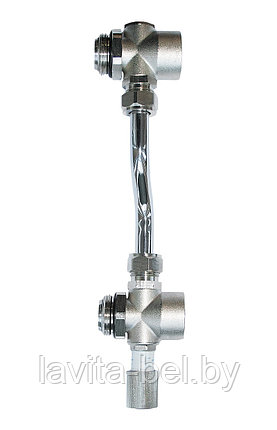

Байпас Neptun IWS необходим для предотвращения выхода из строя циркуляционного насоса, когда все отопительные контуры теплого пола перекрыты.

Представим ситуацию, когда за окном пригрело солнце, и температура в помещениях поднялась. В этом случае терморегуляторы подадут команду на термоголовки с сервоприводом на перекрытие потока в контурах.

Если перекрыты все контуры, теплоноситель перестает циркулировать в системе и насос начинает работать «на сухую», поднимая давление в системе водяного теплого пола. Работая в таком режиме, насос очень быстро выйдет из строя. Чтобы этого не произошло, необходимо настроить перепускной клапан байпаса на давление, которое на 10% ниже максимального давления, которое может развить циркуляционный насос. Например, насос NO 25/6 способен развить давление в системе, равное 0.6 бар. Соответственно на перепускном клапане байпаса необходимо выставить 0.55 бар. Тогда при работе «на сухую», при превышении давления в системе на выставленные 0.55 бар откроется перепускной клапан байпаса и теплоноситель станет циркулировать по замкнутому контуру коллектора через байпас. Как только один из контуров откроется, перепускной клапан закрывается и теплоноситель начинает циркулировать через этот контур. Стоит отметить, что пока перепускной клапан закрыт, поток теплоносителя через байпас равен 0.

• Максимальная рабочая температура: 90 °C
• Рабочее давление: 8 бар
• Диапазон настройки: 0.2 ÷ 0.6 бар
• Материал верхней и нижней частей: Латунь CW617N никелированная
• Материал трубки: Нержавеющая сталь SS304
• Материал уплотнителей: EPDM
• Совместимость: Полностью совместим с латунными и нержавеющими коллекторами Neptun IWS
